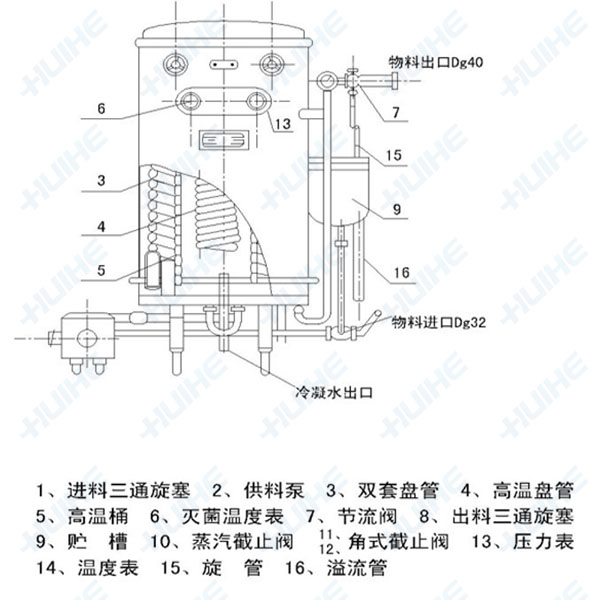

物料通過供料泵進入雙套盤管的外層流道、由內層流出的熱料間接加熱而得到預熱，當物料進入設置在高溫桶內的高溫盤管時，由于桶內的高溫導熱油間接加熱而被加熱到需要的滅菌溫度，然后在桶外單旋管內保溫而使物料細菌被殺滅，當回到雙套盤管時，物料便進入內層流道，被外層冷料所冷卻，從而使出料溫度顯著下降（一般低于65℃）。

如工藝上需要提高或降低出料溫度時，可啟用角式截止閥，讓它接通熱源（蒸汽）或熱源（水或冰水等）讓它們進入雙套管下端的外層流道。

超高溫瞬時滅菌機的節流閥是可以調節的，一方面讓物料維持在一定的壓力之下， 使其沸點溫度提高，以防止汽化：另一方面，也作調節流量用。

物料最后經三通旋塞除料。該旋塞下端接著旋管，其出口將著貯槽，當需要時，可旋動旋管對準溢流管。進料三通旋塞的上端與貯槽接通，下端則與料源管道相連接。
當需要提高處理能力時，可卸去“U”形管改接一只離心泵。

該滅菌機屬手控式滅菌機，滅菌溫度由角式截止閥來調節、出料溫度可通過角式截止閥來改變。蒸汽的壓力表、滅菌溫度表以及出料溫度表均裝在主機上。
